Generación de perfiles longitudinales topográficos

Comandos:

menú: GeoSection | Perfiles longitudinales | A partir de topografía...

línea de comandos: PERFIL

Entrada: TIN y eje o archivo de texto.

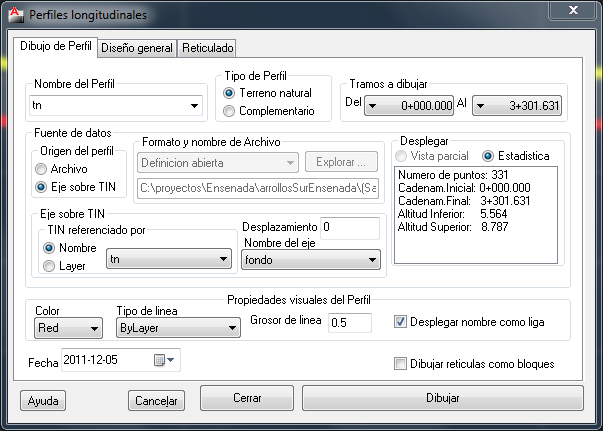

El comando provee la interfase de diseño de perfiles longitudinales y presenta la pestaña permanente:

Dibujo de Perfil, pantalla principal para la generación del perfil, aquí descrita.

y de manera opcional las pestañas:

Diseño general, diseño general de componentes del perfil, desplegada cuando el perfil a diseñar es considera el perfil base o terreno natural.
Reticulado, Características de las mallas y su conjunto, desplegada cuando el perfil a diseñar es considera el perfil base o terreno natural.
Formato de archivo, Formato de archivos de definición abierta, desplegada cuando la fuente de datos se define como archivo

Nombre del Perfil permite asignar un nombre del perfil con que se identificara en procesos posteriores.

Tipo de Perfil permite especificar la naturaleza del perfil por su nivel de existencia. Debe especificarse como Terreno natural cuado es el primer perfil a dibujar dentro del proyecto y Complementario cuando ya existe un perfil, y sus correspondientes marcos reticulados, en el proyecto por lo que el perfil en turno es secundario o posterior.

Fuente de datos, grupo que permite indicar el origen de los datos, la primer selección es entre Archivo y Eje sobre TIN, contenidos en el subgrupo Origen del perfil, de acuerdo a:

Archivo indica que el perfil esta contenido en un archivo texto, cuya interpretación obedece a lo expresado en el subgrupo de opciones Formato y nombre de Archivo y posiblemente lo contenido en Formato de archivo,
Eje sobre TIN. indica que el perfil será extraído partir de un TIN de acuerdo a lo especificado en el subgrupo de opciones también denominado Eje sobre TIN.

El subgrupo de opciones Formato y nombre de Archivo permite especificar las características del archivo, ver Uso de Archivos de Topografía para su explicación, igual que para el subgrupo Desplegar.

El subgrupo de opciones Eje sobre TIN contiene un sub-subgrupo TIN referenciado por que obliga a la selección entre las opciones

Nombre, significa que el TIN será seleccionado por un su nombre propio.
layer, significa que TIN será seleccionado por el nombre del layer.

Dentro de este mismo subgrupo Eje sobre TIN hay que seleccionar Nombre del eje que representa el eje del cual se obtendrá el perfil longitudinal.

El grupo Tramos a dibujar, ubicado en la parte superior-derecha, permite especificar que tramos, de acuerdo a lo establecido en Diseño general, yendo del tramo indicado en Del al tramo indicado en Al.

El grupo Propiedades visuales del Perfil permite decorar la línea del perfil longitudinal con las opciones:

Color, permite especificar el color que tendrá la línea.
Tipo de línea, permite especificar el tipo de línea con que se dibujara el perfil.
Grosor de línea, para especificar el grosor de la línea de perfil.
Desplegar nombre como liga permite indicar si el el nombre del perfil será desplegado al paso del cursor sobre el.

Finalmente, en la parte inferior y como acción ultima de diseño, esta el botón Dibujar que permite realizar el dibujo del perfil longitudinal.
