Diseño de curvas de nivel

Comandos:

menú: GeoSection| Curvas de nivel| Genera curvas de nivel...

línea de comandos: CURVAS

Entrada: TIN, Lineas de etiquetacion

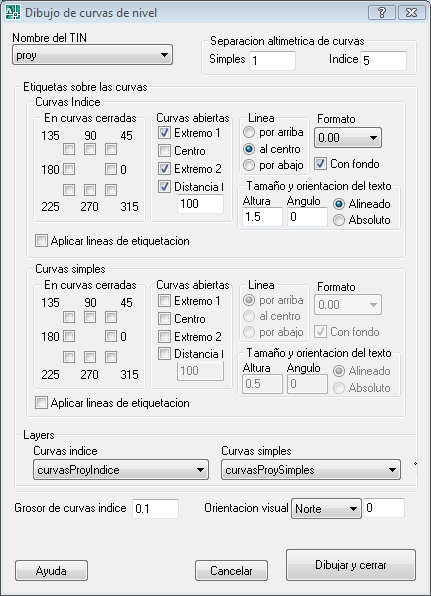

El Nombre del TINpermite indicar sobre que Red de Triángulos Irregulares (TIN) serán construidas la curvas de nivel. Es obligado que previamente ya exista un TIN debidamente construido y seleccionado, de lo contrario la caja de dialogo deshabilita el resto de las opciones.

El grupo separación altimétrica de curvas indica la distancia vertical que existirá entre curvas Simples y entre curvas Índice, ajustándose siempre las curvas a la posición decimal superior mas próxima al desnivel mínimo y a partir de ahí sucederse en la magnitud indicada. Por ejemplo si el desnivel mínimo presentado por la topografía es 22.85 m y la separación vertical de las curvas simples se indica de 1 m y la separación vertical de las curvas índice se indica de 5m, entonces la primer curva simple dibujada será la de 23 m y la sucederán las de 24, 26, 27,...m y la primer curva índice dibujada será la de 25 m y la sucederán las de 30, 35, 40, ...m.

El grupo Etiquetas sobre las curvas engloba todas las opciones para el dibujo de las etiquetas y contiene el grupo para Curvas índice y el grupo para Curvas simples. La curvas simples son aquellas consideradas regulares y que son dictadas por la separación vertical normal que existe entre una curva y otra, mientras las curvas índice son aquellas que tienen una separación, en su vertical, mayor que las simples. Como ejemplo considerar una separación vertical entre curvas simples de 1 m y de curvas índice de 5 m y el desnivel de la topografía esta entre 22.85 m y 32.40 m, por lo que las curvas simples generadas serán a los 23, 24, 26, 27, 28, 29, 31 y 32 m y las curvas índice generadas serán a los 25 y 30 m . La explicación que a continuación se hace de cada campo del grupo es aplicable a ambos tipos de curvas simples e índice

El grupo En Curvas cerradaspermite dibujar etiquetas sobre la curva a un ángulo de 0º, 45º, 90º, 135º, 180º, 225º, 270º y 315º tomando como centro o punto base de rotación el centroide de la curva cerrada. Esto, simula líneas de etiquetas con la orientación especificada. Por ejemplo si se desea etiquetar la curva en la parte mas alta y mas baja en el sentido horizontal del plano habrá que marcar los 90º y los 270º.

El grupo Curvas abiertas permite dibujar etiquetas sobre la curva tanto en el centro como en los extremos de curvas abiertas y a distancias fijas. cuando se especifica dibujar a distancia fija hay que especificar un valor en la caja de edición agregada en su parte inferior que será la separación entre etiqueta y etiqueta sobre la misma curva, esta separación es aproximada pues se hace una distribución sobre la longitud total de la curva respectiva ajustándola a una distancia aproximada a la especificada.

La caja de lista Formato permite indicar la precisión decimal con que se dibujaran los valores decimales de las etiquetas que representan la elevación de la curva.

La opción Con fondo permite que se dibuje un fondo por abajo de los textos que indican las cotas de las curvas de nivel referidas.

El grupo Tamaño y orientación del texto indica que orientación tendrá el texto de la etiqueta y dicha orientación podrá ser definida de manera Absoluto tomando como cero la derecha de la horizontal o Alineado que significa la alineación que tiene la curva en la posición de la etiqueta. Para ambos casos el ángulo se mide en sentido antihorario y es el indicado en la caja de edición Ángulo. El grupo contiene también la altura del texto de la etiqueta, indicada en la caja de edición Altura.

El grupo de selección Línea indica en que posición sobre la línea será dibujada la etiqueta. Por arriba indica que la línea de la curva estará sobre la parte superior, en la parte media, del texto, al centro indica que la línea de la curva estará en la parte media del texto y por abajo indica que la línea de la curva estará sobre la parte inferior, en la parte media, del texto.

La opción Aplicar lineas de etiquetación permite etiquetar las curvas de nivel en toda intersección con las lineas de etiquetación declaradas.

El grupo Layers indica sobre que layers se alojaran las curvas Curvas simples y Curvas índice respectivamente.

El valor Grosor de curvas indice sera dado al grosor de las polilineas usadas como curvas maestras.

Orientación visual, valor en decimales del angulo, en grados, que indica la rotación que tiene el puerto de visión donde se dibujara el proyecto y con ello buscar una lectura apropiada de los textos.
