Consideraciones Generales
El diseño de GeoSection esta pensado en proveer flexibilidad, potencia y robustez en las áreas de: manejo de la base de datos interna de AutoCAD, interfaces de usuario y lógica de operación.
Las interfaces de usuario están basadas en comandos operados desde menú o línea de comandos y su operación se da mediante cajas de diálogo.
Las cajas de diálogo están diseñadas con características de:
La opciones que componen un comando están normalmente distribuidas dentro de carpetas, seleccionables desde sus pestañas del tipo: que organizan las opciones por su naturaleza y categoría de información.
El orden de opciones, dentro de una carpeta, están ordenadas bajo una secuencia de orden lógico que definen su orden de atención o ejecución.
La habilitación de opciones mantiene un esquema inteligente en su operación al habilitarse o deshabilitarse opciones, de forma automática, en función de la activación o presencia de otras.
Las pestañas adicionales están presentes en función de la selección de opciones dentro de la pestaña principal o primaria.
Todo diálogo compuesto por múltiples pestañas contiene en su parte inferior los botones de Dibujar , que permite la ejecución del comando y su correspondiente dibujo; Cerrar, que permite cerrar el diálogo salvando el estado actual de sus parámetros y Cancelar que permite cerrar la caja sin salvar el estado actual de sus parámetros
La presencia del icono en una caja de diálogo permite hacer clic sobre el para seleccionar una entidad gráfica desde la pantalla del modelo. El comportamiento normal en su uso es, posterior al clic, ocultar la caja de diálogo, permitir la selección múltiple de todos las entidades gráficas deseadas hasta terminar con un <Esc> para regresar a la caja de diálogo haciéndose visible.
La presencia del icono en una caja de diálogo permite hacer clic sobre el para seleccionar una posición coordenada dentro de la pantalla del modelo. El comportamiento normal en su uso es, posterior al clic, ocultar la caja de diálogo, permitir el establecimiento del punto coordenado dentro de la pantalla del modelo y con ello regresar a la caja de diálogo haciéndose visible.
Conceptos generales de operación y usos
La ejecución de un comando para rehacer sus resultados anteriores es la forma mas efectiva para el mejoramiento del proyecto y con ello todo el dibujo anterior, relativo al comando, es eliminado para ser dibujado con las nuevas opciones.
GeoSection hace uso extensivo de conceptos y organizadores de AutoCAD como son layers, tipo de líneas y demás. Cuando un comando de GeoSection requiere la especificación de algún elemento propio de AutoCAD, presenta una lista desplegable para su selección, del tipo conteniendo la lista de todos los elementos de tal tipo definidos al momento, por lo que hace obligado que dicho elemento ya se halla construido o definido previamente. Para ello es recomendable el uso de plantillas de dibujo que contengan todos estos elementos comunes que se requieren en un proyecto. Ver uso de plantillas mas adelante.
IMPORTANTE:
Las listas de layer no contienen aquellos layers que se encuentren en estado
bloqueado, por lo que debe asegurarse de mantener sin candado aquellos layers
sobre los que requiera construir objetos.
Orientación visual del dibujo en papel
Muchos comandos dan la posibilidad de dibujar textos en función de la orientación del proyecto en el papel, para ello proveen el conjunto de opciones del tipo: en donde el valor considerado para el cálculo es el reflejado en la caja de edición mientras la lista desplegable solo es un auxiliar para una definición rápida del ángulo de orientación expresado en la caja de edición. EL ángulo de orientación, en decimales de grados, permite dibujar texto leíble en la dirección Oeste->Este y Sur->Norte de acuerdo a la rotación del modelo en un Puerto de Visión (viewport). Por esta, y algunas otras razones, es conveniente siempre primero acomodar el cuerpo del proyecto en los viewports principales para con ello poder generarles información donde se considere dicha orientación.
Uso de plantillas
Diversos procesos permiten hacer uso de plantillas que definen el diseño del proceso en cuestión. Por ejemplo, la generación de cuadros de construcción de poligonales permite diseñar plantillas para los diferentes tipos de cuadros de construcción de los que se pueden hacer uso, de tal forma que toda vez que se presenta la necesidad de un cuadro tipo específico se hace uso de la plantilla previamente diseñada. normalmente siempre que es posible hacer uso de un plantilla esta puede ser afectada por una escala la cual estará de acuerdo a las dimensiones del proyecto y la escala usada en los espacios de papel donde se le involucre. Las plantillas es recomendable diseñarlas con dimensiones de la unidad, es decir, el tamaño de texto que sea de 1.0 y así cada espacio requerido se da en función de ello.
Los proyecto de GeoSection son armados en función de elementos de diseño propios de este tipo de proyectos. Los elementos de diseño identificados y operados dentro de GeoSection son:
Puntos
Archivos de puntos/vértices o de datos de campo
Vértices
Conjunto de vértices
Ejes y poligonales
Lotes
Proyecto de Lotificación
Cuadros de construcción
Líneas de quiebre del terreno
Red de Triángulos Irregulares (TIN).- Estructura de datos digital para la representación de una superficie. Basada en un conjunto de triángulos irregulares cuyos vértices son normalmente los puntos que componen la topografía del terreno por modelar.
Perfiles longitudinales
Secciones transversales
Polígono de nivelación
Marco de referencia coordenado
Cada uno de estos elementos de diseño puede ser identificado como sucesor o antecesor de otro, excepto aquellos que son la raíz o marcan el inicio de un proyecto, como son los punto o aquellos que marcan el nivel de uso de producto terminado como son marcos de referencia de coordenadas o polígono de nivelación.
Cuando un comando requiere de un elementos de diseño antecesor o el mismo comando que lo opera, la selección del elementos de diseño antecesor siempre se hará mediante una caja de lista desplegable de la cual se selecciona el nombre que identifica al elementos de diseño deseado. Dicho nombre es asignado al momento de construcción de todo elementos de diseño .
Esto es, por ejemplo, el diseño de un cuadro de construcción requiere de la previa definición de un eje, por lo que su diseño parte de la selección del eje del cual se desea diseñar el cuadro de construcción.
Uso de AutoCAD para la definición de proyectos en GeoSection
Al ser GeoSection un apéndice de AutoCAD, su operación depende de las características del mismo. Entre los aspectos, que como usuario, deben considerase están, entre otros:
Layers: La organización de información de un proyecto de GeoSection esta basado en el uso de layers de AutoCAD con todas sus propiedades como son color, tipo y ancho de línea, por lo que al querer explotar estas características se depende del layer en que reside los elementos gráficos. De esta forma se considera que se deben crear los layers necesarios para una buena distribución de los diferentes elementos de información que componen un proyecto, cualquiera que sea su orientación.
Plantillas de dibujo: Es obligado usar archivos de plantilla de dibujo, .dwt, para iniciar un nuevo proyecto de GeoSection, plantillas que contengan toda la información estándar del tipo de proyecto por operar. El paquete de instalación provee algunos archivos .dwt a manera de ejemplo y que puede servir de guía para la creación de nuevas plantillas. Es necesario tener las plantillas necesarias para cubrir los diferentes clientes o contratos que contienen información especifica a cada uno. GeoSection por su parte ya asume el uso de plantillas diferentes para cada tipo de archivo, ver iniciar con plantilla en la creación de un proyecto de GeoSection, y su uso e incorporación a los archivos de dibujo creados. La información que puede contener una plantilla puede ser:
Los Layers que toman parte en el proyecto.
Los tipos de líneas que pueden intervenir en el proyecto.
los bloques de dibujo que pueden ser insertados en un proyecto. Algunos bloques usados pueden ser para el dibujo de orientación magnética (norte), bancos de nivel, tomas de agua, etc. contenidos también en el directorio de instalación bloques.
Los modelos de papel, espacios del papel, que cubran los diferentes formatos y escalas que cada plano requiere.
Las plantillas de proyecto propios como son cuadros de datos, simbologías, especificaciones, logotipos, etc.
Estilos de texto.
Estilos de dimensiones.
Estilo de doble línea utilizado para la marca de líneas ceros que reflejan la transición de corte y relleno.
Estilo de punto.
unidades
En general todo el contenido del menú de formato de AutoCAD.
El Uso de Sólidos Como Fondo de Elementos de Texto

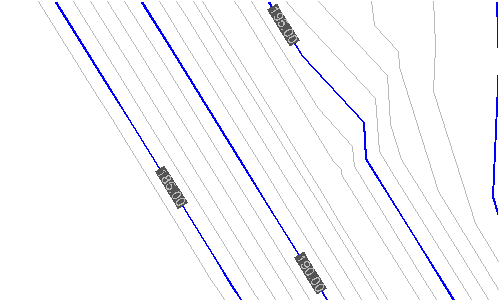

GeoSection hace uso opcional de fondos sobre los cuales normalmente se dibujan textos con el objeto de mejorar la visibilidad de dichos textos, sobreponiendo los fondos sobre el resto de elementos gráficos y sobre ello imprimiendo el texto deseado. Dichos fondos son básicamente achurados tipo solido con índice de color 255. Dicha característica se encuentra en diversos procesos como dibujo de curvas de nivel en la impresión de cotas de las curvas, proyectos de drenaje sanitario en la identificación de pozos de visita y sus cotas. Un ejemplo a continuación muestra su uso en el dibujo de curvas de nivel, como se apreciaría en pantalla.

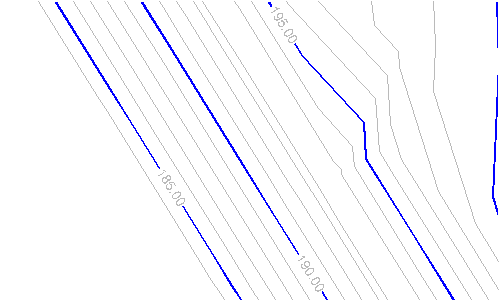

Estos elementos de fondo pueden causar resultados inapropiados en la impresión en papel de dibujos que los contienen dando como resultado la ilegibilidad del texto y mostrando solo el color obscuro del achurado solido. Dicho problema se elimina configurando la tabla del estilo de ploteo (pen assignments) usado, estableciendo el valor de "Screening" de dicho color (255) en 0 (cero). A continuación la impresión previa como se apreciaría en papel haciendo el ajuste indicado y muestra la "no impresión" de los sólidos.
Como recomendación general última, se invita a no usar el color con índice 255 en el dibujo de ningún otro elemento pues entraría en conflicto con los elementos dibujados por GeoSection con este propósito.
