Edición de Proyectos

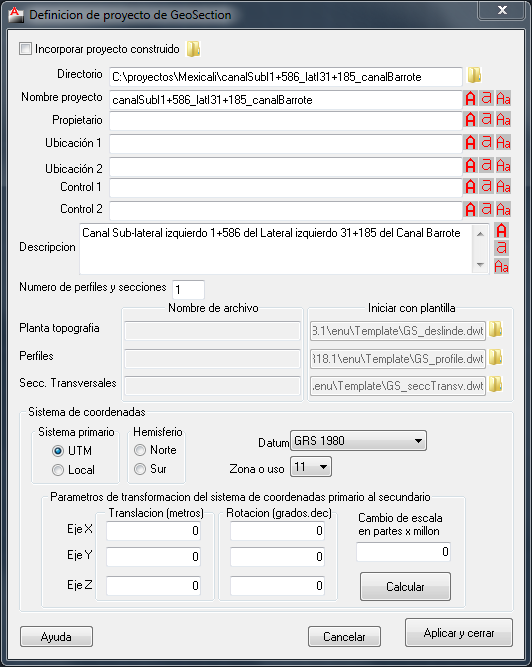

Esta es una caja de diálogo derivada del comando GSMAN y esta orientada a la edición de los parámetros generales del proyecto seleccionado en la lista de los mismos, tanto para su creación como la edición de uno existente.

La opción inicial Incorporar proyecto construido permite incorporar un conjunto de archivos DWG que conforman un proyecto de GeoSection a la lista de proyectos en curso. La selección del proyecto se hace vía , del lado derecho.

El renglón Directorio Permite especificar, mediante escritura directa en la caja a su derecha o vía el botón de navegación , el directorio donde residirán los archivos de dibujo del proyecto.

Nombre del proyecto permite asignar el nombre al proyecto.

Los campos Propietario, Ubicación 1, Ubicación 2, Control 1, Control 2 y Descripción pueden ser utilizados para una identificación amplia del proyecto, datos que puedes ser utilizados en la impresión de datos del proyecto en las diferentes partes del mismo, o espacios del papel, donde se les requiera. Vease Definir textos como valores del sistema.

Numero de perfiles y secciones permite indicar el numero de perfiles, y sus correspondientes conjuntos de secciones transversales, que deberá contener el proyecto. El numero de perfiles corresponde al numero de ejes definidos en planta para los que se desea generar un perfil. Es posible definir esta valor como cero, lo que equivale a un proyecto que no tiene perfiles y secciones transversales y por lo que se compone únicamente del archivo de la topografía en planta. Es posible modificar este valor en cualquier tiempo, de acuerdo a las necesidades cambiantes del proyecto

La columna Nombre de archivosolo indica el nombre compuesto que los archivos de la planta topográfica, perfiles y secciones trasversales tomaran.

La columna Iniciar con plantilla permite especificar que plantillas de dibujo se utilizaran para la creación de los respectivos archivos de dibujo para la planta topográfica, perfiles y secciones trasversales. Puede usarse los botones que se encuentran a la derecha de cada componente del proyecto para ejecutar el explorador de archivos y seleccionar con el la plantilla deseada. Estos botones dirigen el explorador de archivos directamente al directorio de plantillas de AutoCAD.

El bloque Sistema de coordenadas permite especificar la características y relaciones entre los diferentes sistemas de coordenadas que intervienen en el proyecto. Aquí se utiliza el concepto de sistema primario y sistema secundario. El sistema primario se refiere a que sistema, UTM o local, fue utilizado para el levantamiento, mientras que el sistema secundario se refiere al sistema complementario al primario. De tal manera que si el sistema primario fue el UTM el sistema secundario es el Local y si el sistema primario es el Local, el secundario es el UTM. El sistema secundario toma sentido únicamente cuando se hace obligado el tenerlo reflejado en el proyecto, es decir si, por ejemplo, el levantamiento se hizo en un sistema Local y se obliga a tener que referenciarlo en UTM, entonces es obligado el uso del sistema secundario y por lo tanto debe especificarse su relación con el sistema primario como son origen y diferencia angular.

La Parámetros de transformación del sistema de coordenadas primario al secundario se refiere a en donde se ubica el sistema secundario, si es que se utiliza, dentro del sistema primario, es decir, contiene los parámetros de transformación del sistema primario al sistema secundario

Los valores de X, Y y Z de la columna de translación permite especificar el movimiento translacional de un sistema a otro y respectivamente el de la columna de Rotación.

El valor deCambio de escala en partes x millón completa el juego de 7 valores que de manera estándar se una en este tipo de transformaciones y es utilizado para el escalamiento lineal de un valor al otro..

El Elipsoide asociado permite especificar a que elipsoide esta referido el sistema UTM vigente

Zona o uso permite definir en que zona UTM, de las 60 que componen el sistema, se encuentra ubicado el proyecto. Cuando un proyecto se encuentra en dos zonas, es decir que esta sobre el límite compartido de dos zonas, debe usarse la zona donde el proyecto tiene mayor presencia o área, al menos que se tenga alguna preferencia u obligación por usar alguna de ellas.

Hemisferio permite especificar sobre que hemisferio, norte o sur, se ubica el proyecto.

Uniformización del texto

Para la uniformización del texto de una caja de edición, úsese cualquiera de los siguientes iconos posibles que acompañan dicha caja.

, para todo el texto con mayúsculas

, para todo el texto con minúsculas

, para todo el texto estilo de titulo.
