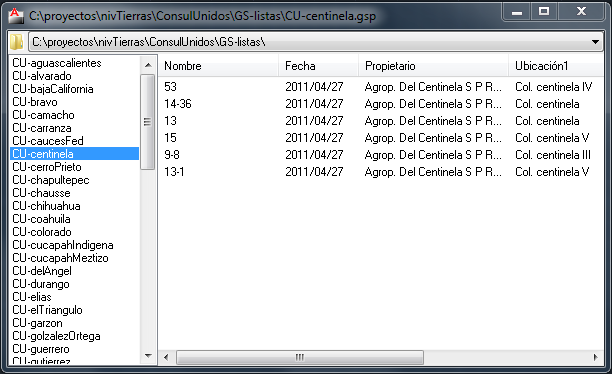

GSMAN permite el control de un proyecto de GeoSection en su creación, edición y selección, ademas de el manejo de, propiamente, las listas de proyectos.
La caja de diálogo tiene las
siguientes características:
Es de tamaño modificable, lo que permite adecuar su tamaño para un mejor control visual de su contenido.
Es del tipo no modal, lo que permite seguir operando con AutoCAD mientras se encuentra activa y ello hace posible, si se desea, mantenerla siempre abierta
Permite ordenar la lista de proyectos en ambos sentidos por cualquiera de sus columnas con solo hacer clic izquierdo sobre el encabezado de la columna que se desea ordenar
La ejecución de comados se da principalmente desde el menú contextual (clic derecho).

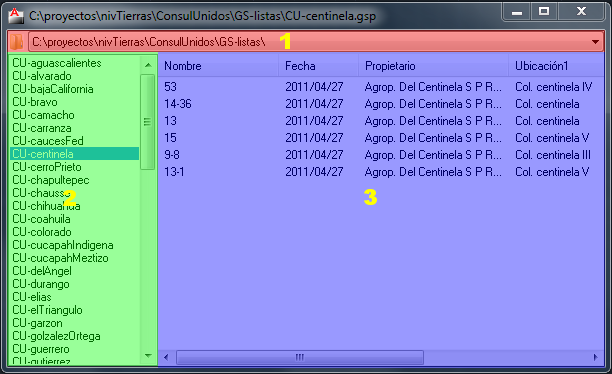

La ventana contiene tres componentes principales mostrados en la siguiente imagen, con su numero de orden correspondiente:
El área 1, muestra la ruta de directorio que aloja un conjunto de archivos con extensión “.gsp”
que contienen definiciones de proyectos, establecidas al momento de su
registro o modificaciones posteriores. Esto significa que pueden generarse listas de conjuntos de proyectos en cualquier ubicación del árbol de directorio del sistema
y sin restricciones en su numero, a diferencia de versiones anteriores que residían exclusivamente en el directorio raíz de la instalación de GeoSection.
El área 2, identifica la lista de conjuntos de proyectos definidos en la ruta de directorio (área 1)
El área 3, contiene la lista de proyectos del conjunto actual (área 2)
Operación de listas de conjuntos de proyectos.
La selección de la lista de conjuntos de proyectos puede hacerse de dos maneras
Mediante la lista desplegable, área 1, que contendrá todos las posiciones del árbol de directorio del sistema que previamente hallan sido incorporadas por navegación directa.
Mediante la navegación directa del árbol de directorio del sistema, vía el botón ubicado en área 1.
Las operaciones disponibles para el mantenimiento de listas de conjuntos de proyectos son mostradas por el menu contextual (clic derecho)

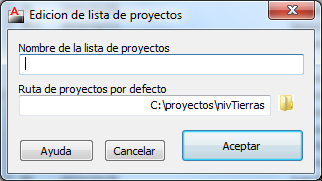

Nueva lista... permite crear una nueva lista de conjuntos de proyectos, mediante la siguiente caja de dialogo:
Rellenarse convenientemente los campos solicitados para su creación. Donde,
Nombre de la lista de proyectos, referido al nombre con que se identificara la lista y nombre el archivo con extensión '.gsp'
Ruta de proyectos por defecto, ruta de directorio donde por defecto se creara todo proyecto perteneciente a esta lista.
Para la selección de una lista de conjuntos de proyectos y el despliegue de la lista de proyectos, dar clic (izquierdo).
Operación de lista de proyectos.
La lista de proyectos, área 3, se compone de las columnas:
Nombre, referida al nombre del proyecto
Perfil, muestra el numero de
perfiles y secciones transversales que contiene el proyecto en cuestión. Todo proyecto puede tener un numero específico de perfiles y sus respectivas
secciones transversales, decididos al momento de su creación, y que corresponden directamente al numero de ejes que serán tratados en el proyecto.
Cada perfil y sus secciones son enumerados del 1 al numero correspondiente, este numero también puede ser 0 (cero) lo que indica que el proyecto solo lo
compone el archivo de la planta de topografía y no contiene archivos de perfiles y secciones transversales.
Fecha, La fecha de creación del proyecto.
Directorio, la ruta del directorio donde residen los archivos que componen el proyecto.
Propietario, normalmente usado para identificar el propietario del proyecto.
Ubicacion1, campo 1 para la ubicación del proyecto.
Ubicacion2, campo 2 para la ubicación del proyecto.
Descripción, un enunciado descriptivo que muestra los detalles textuales del proyecto.
Este tipo de listas permite la manipulación del ancho de sus columnas, lo que permite adecuarlas a las necesidades propias de espacio.
La operaciones de esta lista disponibles son dadas por el menú contextual (clic derecho), similar al siguiente:
Cargar Planta, hace cargar la planta topográfica del proyecto seleccionada.
Cargar perfil/ST, permite seleccionar uno de los
n, perfiles/secciones transversales que contiene el proyecto y con ello cargar tanto la planta topográfica como el perfil/secciones transversales seleccionado.
Nuevo..., hace desplegar el diálogo de edición de proyectos para la creación de un nuevo proyecto.
Editar..., permite modificar las características del proyecto actualmente seleccionado en la lista de proyectos, que nos traslada a la edición de proyectos
Eliminar, permite eliminar de la lista de proyectos el proyecto seleccionado. dicha eliminación implica sacar de la lista dicho proyecto mas no la eliminación física de los archivos CAD que lo componen.
Ayuda, despliega esta ayuda en el navegador Web por defecto.
