Creación de Triangulaciones

Comandos:

menú: GeoSection | Curvas de nivel | Red de Triángulos Irregulares...

línea de comandos: TIN

Entrada: Conjunto de puntos

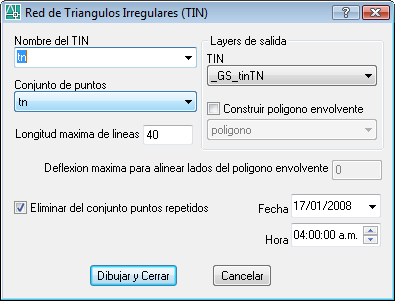

La construcción del TIN parte de seleccionar de la lista desplegable el Conjunto de puntos, lo que obliga tener ya definido uno, que será tomado como base para su construcción. Si la lista se muestra vacía significa que el sistema no reconoce ningún conjuntos de puntos valido. Hacer uso del comando PUNTOS para definir un conjunto de puntos.

Asignar un Nombre del TIN, ya sea escribiendo uno nuevo o seleccionando uno de la lista de los previamente construidos. Esto da posibilidad a tener diferentes TIN, con diferentes parámetros, para un mismo conjunto de puntos.

La Longitud máxima del líneas representa la distancia máxima, en unidades del proyecto, que puede tener una arista de triángulos del TIN, esto es útil sobre todo en los linderos del terreno donde una cara del terreno se muestra frontal o semifrontal a otra cara del mismo, siendo obvio que dicha franja no forma parte de la topografía por lo que no pueden definirse triángulos en dicha franja, para ello es posible indicar la este valor en función de las distancias apreciadas.

Los Layers de salida permiten especificar sobre que layers serán construidos los elementos gráficos diversos, estos son:

TIN, layer sobre el que se dibujaran las líneas que representan aristas de triángulos.

Construir polígono envolvente, layer sobre el que se dibujara una poligonal cerrada envolvente al conjunto de puntos, para ello seleccione el cuadro correspondiente. La envolvente corre sobre las aristas mas externas del TIN que a su ves son controladas por la Longitud máxima de líneas. La construcción de la envolvente es también controlada por el cuadro de selección Deflexión máxima para alinear lados del polígono envolvente, que implica que aquellos segmentos de líneas que representen lados vecinos cuya deflexión sea menor o igual al valor especificado será convertido en un solo segmento de recta.
