Comandos:
menú: GeoSection | Puntos y vértices | Punto medio...
línea de comandos: PTM
Entrada:

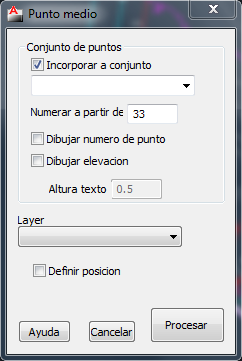

Dibuja un punto al valor medio de dos puntos seleccionados en el entorno de dibujo en sus componentes X,Y,Z, o bien dibuja un punto alineado con los dos puntos previamente seleccionados y transversal a un tercer punto.
La opción de Incorporar a conjunto permite decidir si los nuevos puntos será parte o no del conjunto de puntos abajo seleccionado.
Numerar a partir de, para la definición del valor inicial que será asignado a lo puntos e incrementado de manera secuencial.
Dibujar numero de punto, opción que permite dibujar el identificador del punto alrededor del punto.
Dibujar elevación, opción para hacer dibujar la elevación del punto asociado.
Altura texto, campo para especificar el la altura de los textos por dibujar.
Layer permite establecer el layer sobre el que se dibujaran los nuevos puntos.
Definir posición, permite seleccionar un punto sobre la linea de los dos puntos diferente al punto medio y asignarle la elevación calculada en función de su posición y ortogonal a un tercer punto seleccionado.
Recomendaciones
de uso:
Asegurarse de seleccionar correctamente
Expresar en sistema secundario, así como
Unidad angular
y Ubicación.
Ver también:
