Comandos:
menú: GeoSection | Puntos y Vertices | Puntos a partir de lineas intersectadas...
Línea de comandos: PTDLIN
Entrada: Lineas a intersectar

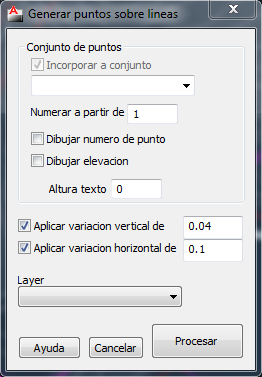

Genera puntos, con opción de asignar a un conjunto, a partir de lineas interceptadas por una linea definida por dos puntos seleccionados por el usuario.
La opción de Incorporar a conjunto permite decidir si los nuevos puntos será parte o no del conjunto de puntos abajo seleccionado.
Numerar a partir de, para la definición del valor inicial que será asignado a lo puntos e incrementado de manera secuencial.
Dibujar numero de punto, opción que permite dibujar el identificador del punto alrededor del punto.
Dibujar elevación, opción para hacer dibujar la elevación del punto asociado.
Altura texto, campo para especificar el la altura de los textos por dibujar.
Layer permite establecer el layer sobre el que se dibujaran los nuevos puntos.
La opción Aplicar variación vertical de, define una alteración vertical sobre la altura extraída de la linea interceptada en el rango [-|valor|, |valor|].
La opción Aplicar variación horizontal de, define una alteración horizontal sobre la posicion X,Y extraída de la linea interceptada en el rango [-|valor|, |valor|].
Recomendaciones
de uso:
Ver también:
