Comandos:
menú: GeoSection | Puntos y Vertices | Edición de puntos
línea de comandos: PTEDIT
Entrada: Puntos, conjunto de puntos
Permite la edición de puntos aislados, seleccionados del ambiente de dibujo o de un conjunto pre-establecido

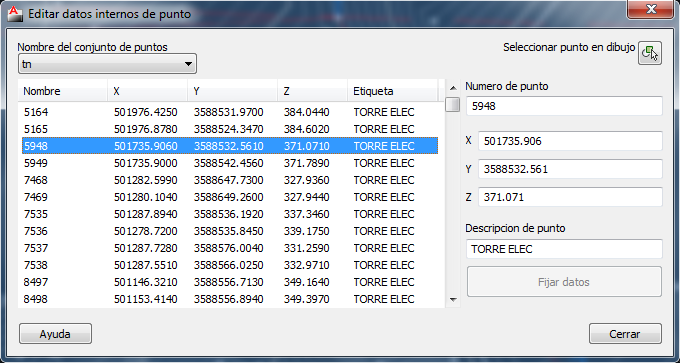

La edición de un punto se da en los campos, ubicados a la derecha, Numero de punto, X, Y, Z y Descripcion de punto y se finaliza con el botón Fijar datos para asegurar que los cambios realizados en los campos recién descritos se hagan efectivos haciendo las modificaciones necesarias en el ambiente de dibujo del proyecto.
La selección de un punto para su edición se da ya sea seleccionando directamente el punto desde el ambiente de dibujo mediante el botón etiquetado Seleccionar punto en dibujo o seleccionando un conjunto de puntos previamente definido en la lista Nombre del conjunto de puntos y especificar el punto deseado en la lista de los mismos, ubicada en la parte inferir-izquierda de la ventana.
La lista de puntos desplegada puede ser ordenada en ambas direcciones por cualquiera de sus columnas Nombre, X, Y, Z o Etiqueta con solo hacer clic en el encabezado de la columna.
El presente documento es parte de la documentación de GeoSection ©2005-2016 Copyrighted por topourba.com.
