Componentes Lineales de Poligonales

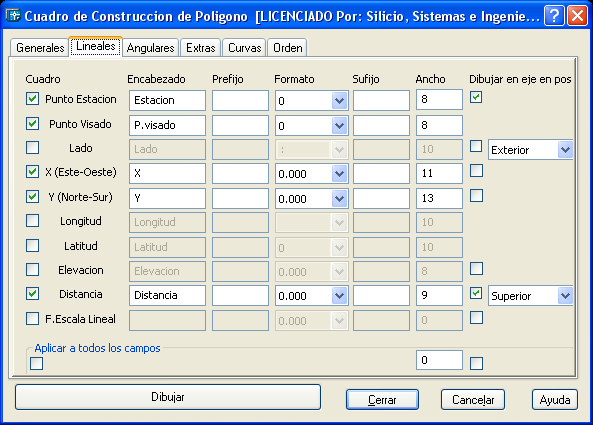

Esta pestaña de Componentes Lineales, permite especificar que elementos de medida lineal formaran parte del cuadro de construcción así como sus formatos y características de impresión.

Esta pestaña y la de componentes Angulares y Extras comparten características comunes en cuanto a elementos y formas de diseño. Como se observa, existen una serie de columnas que son atributos para cada uno de los índices que pueden componer el cuadro. Las etiquetas y significado de las columnas son:

Cuadro permite seleccionar el componente, cuyo nombre es el aquí indicado, para ser incluido en el cuadro. Su selección junto a la de Dibujar en eje en pos habilita el resto de atributos del componente de referencia, mientras su deselección los inhabilita para su operación.
Encabezado permite especificar que encabezado, texto descriptivo, de columna tendrá el componente.
Prefijo indica que prefijo acompañara al componente en su valor.
Formato permite especificar el formato numérico, precisión decimal, con que se dibujara el valor del componente.
Sufijo indica que sufijo acompañara al componente en su valor.
Ancho permite especificar cual es el ancho, en unidades del proyecto, que tendrá la columna del componente.
Dibujar en eje en pos, permite especificar que el componente en referencia será dibujado sobre el eje. Algunos de los componentes presentan la opción de decidir en que posición relativa al eje será dibujado el texto.

Existe también un bloque de cuadros de selección y edición, en la parte inferior, titulado Aplicar a todos los campos, que permiten editar su contenido y su valor de momento es reflejado en cada uno de los índices de la columna editada como puede ser Cuadro, Dibujar en eje en pos y Ancho, útil para una edición rápida de todos los componentes en dicha columna.

Los componentes aquí contenidos son:

Punto Estación representa el vértice de estación de la medición hacia Punto Visado.
Lado representa la arista o lado de la poligonal Punto Estación-Punto Visado.
X (Este-Oeste) representa el valor de la abscisa de la coordenada de Punto Estación en el sistema Cartesiano usado.
Y (Norte-Sur) representa el valor de la ordenada de la coordenada de Punto Estación en el sistema Cartesiano usado.
Longitud representa la distancia longitudinal (meridional) de Punto Estación en el sistema geográfico.
Latitud representa la latitud (paralelo al ecuador) de Punto Estación en el sistema geográfico.
Elevación representa la elevación (valor Z) Punto Estación
Distancia representa la longitud del segmento de recta, en su componente horizontal, definido por los puntos Punto Estación-Punto Visado.
F.Escala Lineal representa el desfazamiento de la línea horizontal del plano rectangular con respecto al paralelo sobre el que se sitúa el Punto Estación .
