Puntos de Seccion Tipo Sobre Linea Guia

Comandos:

menú: GeoSection | Puntos y Vertices | Seccion tipo sobre linea guia...

línea de comandos: PTLIN

Entrada: Seccion tipo y linea o polilinea

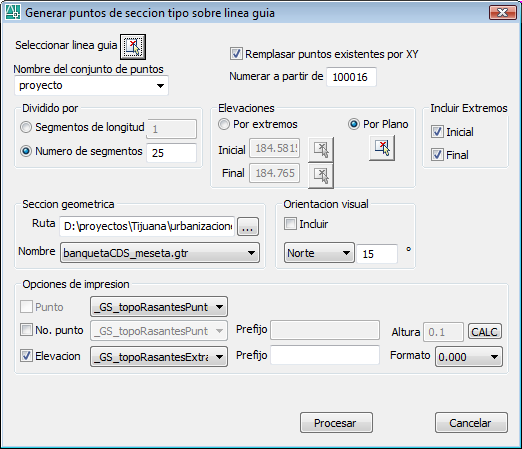

Genera puntos definidos por una sección tipo sobre una línea guía seleccionada, linea o polilinea. Útil, por ejemplo para generar los puntos de proyecto en intersecciones de vialidades o transiciones entre ellas. Requiere de la definición de una sección de proyecto tipo.

Seleccionar linea guiá, permite seleccionar en dibujo la linea o polilinea que se usara como guiá para acoplar la sección de proyecto tipo a usar. Dicha linea se considera como el centro de linea (desplazamiento cero) de la sección de proyecto.

Nombre del conjunto de puntos, permite especificar el nombre del conjunto al cual serán agregados los puntos seleccionados.

Remplazar puntos existentes por XY, opción que habilitada, remplaza puntos coincidentes en el plano (x,y) por el nuevo punto leído.

Numerar a partir de, para la definición del indentificador inicial que será asignado a los puntos e incrementado de manera secuencial.

El grupo Dividido por permite establecer el numero de estaciones sobre la linea sobre las que se generaran puntos, dividiéndolo por Segmentos de longitud [x] o por un Numero de segmentos [n].

El grupo Elevaciones, permite establecer la elevación Inicial y Final de la linea guiá. La definición de valores puede hacerse editando directamente en los campos asociados o desde el ambiente del dibujo, bajo dos opciones de selección: Por extremos que permite seleccionar en dibujo la elevación Inicial y Final o por Plano que requiere de la selección en dibujo de tres puntos que definan el plano sobre el que se extraerá la elevación Inicial y Final.

El grupo Incluir extremos permite incluir como estaciones los cadenamientos Inicial y Final de la linea guía.

El grupo Sección geométrica permite definir la Ruta y el Nombre del archivo que contiene la definición de la sección de proyecto tipo a aplicar sobre la linea guía.

Orientación visual, valor en decimales del angulo, en grados, que indica la rotación que tiene el puerto de visión donde se dibujara el proyecto y con ello buscar una lectura apropiada de los textos por dibujaran.

El grupo de Opciones de impresión habilita las opciones de impresión de Punto, No. Punto y Elevación.

Recomendaciones de uso:

Asegurarse de .

Ver también:

Diseño de seccion tipo
