Creación de anotaciones sobre perfiles longitudinales
Comandos:
menú: GeoSection | Perfiles longitudinales | Anotaciones texto/elevaciones...
línea de comandos: PERFANOT
Entrada: Perfiles longitudinales.

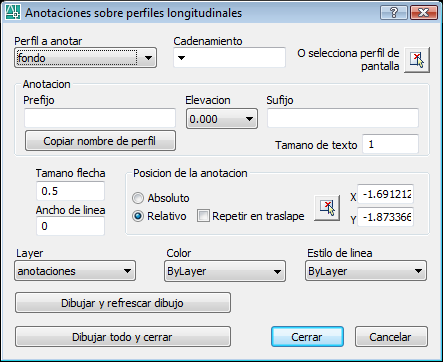

El comando permite la creación de anotaciones sobre perfiles longitudinales, permitiendo anotar además de la elevación de la estación, de manera opcional, un prefijo y un sufijo.
La selección del punto sobre el perfil a anotar, que se refiere a un punto estación sobre el que se puede reflejar comúnmente su elevación, puede hacerse mediante dos vías:
La selección del Perfil a anotar y la escritura directa del Cadenamiento. Perfil a anotar contiene la lista de todos los perfiles registrados en el proyecto, mientras Cadenamiento contiene la lista de todas las estaciones que han sido ya anotadas y que pueden seleccionarse de la lista para su reconstrucción o escribir directamente sobre la caja la estación deseada.
Haciendo uso del botón etiquetado como O selecciona perfil de pantalla que permite picar el punto a anotar sobre el perfil deseado en la pantalla del proyecto. Esta acción establece el Perfil a anotar y el Cadenamiento correspondiente.
El grupo Anotación define la composición del texto que será establecido como la anotación del perfil en la estación seleccionada y contiene las opciones:
Prefijo, para la escritura del texto que acompañara como prefijo a la elevación del perfil.
elevación, permite definir la precisión decimal de la elevación leída en el perfil o bien seleccionar Sin valor para no incluirla.
Sufijo, para la escritura del texto que acompañara como sufijo a la elevación del perfil.
El botón Copiar nombre de perfil permite pasar el nombre del Perfil a anotar seleccionado al final del Prefijo.
Tamaño de texto, permite especificar la altura que tendrá el texto de la anotación.
El grupo Posición de la anotación permite especificar el punto de inserción de la anotación y que se refiere la posición que ocupara el texto referido en Anotación. El punto puede ser:
Absoluto, que implica que la anotación se dibujara en la coordenada expresada en X y Y que son coordenadas absolutas del modelo del proyecto, para ello puede escribirse directamente sobre los campos de edición del l par coordenado o hacer uso del botón que lo acompaña.
Relativo, que indica que los valores indicados en X y Y son tomados como desplazamientos al punto de anotación sobre el perfil. Por esta opción es posible habilitar la opción de Repetir en traslape que hace que un cadenamiento contenido en mas de un marco, por la capacidad de traslape entre tramos de perfiles, se imprima en ambos marcos.
Layer, permite seleccionar el layer sobre el que se dibujara anotación actual.
Color, para la especificación del color de la anotación.
Estilo de línea, para especificar el tipo de línea por usar.
Dibujar y refrescar dibujo, hace que la anotación se construya además de refrescar el dibujo haciendo que la nueva anotación sea reflejada en la pantalla.
