Definir Punto con Apuntador

Comando:

menú: GeoSection | Puntos y vértices | Definir punto con apuntador...

línea de comandos: CLICPT

Entrada: ambiente de dibujo

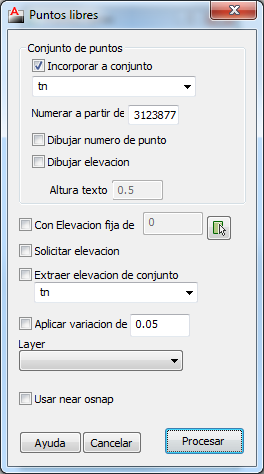

Creación libre de puntos desde el ambiente de dibujo. Útil , por ejemplo, para la regeneración de topografía a partir de curvas de nivel. Su dialogo de configuración de inicio es:

La opción de Incorporar a conjunto permite decidir si los nuevos puntos serán parte o no del conjunto de puntos abajo seleccionado.

Numerar a partir de, para la definición del valor inicial que será asignado a lo puntos e incrementado de manera secuencial.

Dibujar numero de punto, opción que permite dibujar el identificador del punto alrededor del punto.

Dibujar elevación, opción para hacer dibujar la elevación del punto asociado.

Altura texto, campo para especificar el la altura de los textos por dibujar.

La opción Con Elevación fija de permite decidir si todos los nuevos puntos tendrán la elevación establecida a su derecha, si esta opción es no activa la elevación de cada punto será la establecida en la definición particular de cada punto.

Solicitar elevación, opción que permite que por cada punto incorporado se solicite su elevación vía teclado.

Extraer elevación del TIN, opción que permite especificar el TIN del cual se leerá la elevación que tomara el punto en turno. Dicha elevación sera la que dicho TIN tiene en la posición X,Y del punto en turno.

Aplicar variación de, opción que permite especificar una variación máxima vertical que se aplicara a la elevación leída del punto. Dicha variación puede ser positiva o negativa en dicho valor absoluto, es decir, el valor por aplicar es en el rango [-|valor|, |valor|].

Layer permite establecer el layer sobre el que se dibujaran los nuevos puntos.

Usar near osnap hace que la opción 'near' del comando OSNAP sea exclusivamente activada durante el proceso de definición de puntos.
