menú:
GeoSection |
Secciones transversales
|
A partir de topografía...
línea de
comandos: XS
Entrada:
TIN y eje o archivo de texto.

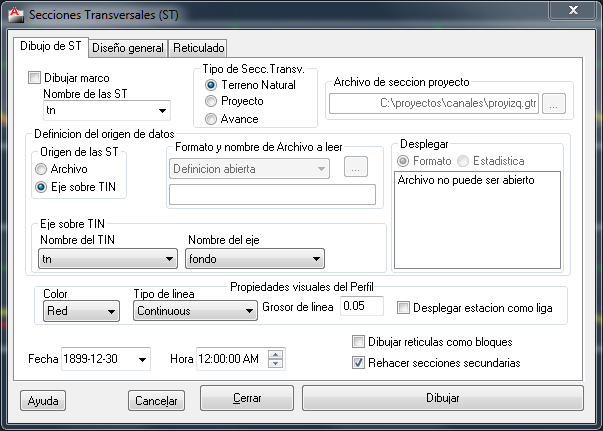

El comando provee la interfase
de diseño de la nueva superficie que presenta las pestañas permanentes:
Dibujo de ST, pantalla principal para la generación del perfil, aquí
descrita.
y de manera opcional las pestañas:
diseño general,
diseño general de componentes de secciones
transversales, desplegada cuando las secciones
transversales a diseñar se consideran las secciones base o
terreno natural.
Reticulado,
Características de las mallas y su conjunto, desplegada cuando
la secciones transversales a diseñar se consideran
las secciones base o terreno natural.
Formato de archivo, Formato de archivos de
definición abierta,
desplegada cuando la fuente de datos se define como archivo y el formato del
archivo es de
Definición Abierta.
Nombre de las ST permite asignar un nombre del conjunto de secciones
transversales con que se
identificaran en procesos posteriores.
Tipo de Secc,Transv. permite especificar la naturaleza las secciones
transversales por su nivel
de existencia. Debe especificarse como:
Terreno natural cuado es el primer conjunto de secciones transversales a dibujar dentro del proyecto,
Proyecto cuando las secciones transversales a dibujar son del tipo
proyecto (fueron diseñadas con XSPROY). Esta opción obliga a la selección
de
Archivo de sección proyecto que se refiera al archivo que provee la
definición del proyecto.
Avance cuando ya existe algún
conjunto de secciones dibujadas con sus correspondientes marcos
reticulados, en el proyecto por lo que el conjunto de conjunto de secciones
transversales en turno es secundario o
posterior.
definición del origen
de datos, grupo que permite indicar el origen de los datos, la
primer selección es entre
Archivo y
Eje sobre TIN, contenidos en el subgrupo
Origen de las
ST, de acuerdo a:
Archivo indica que las secciones transversales están contenidas en un archivo texto, cuya
interpretación obedece a lo expresado en el subgrupo de opciones
Formato y nombre de Archivo a leer y posiblemente lo contenido en
Formato de archivo,
Eje sobre TIN. indica que las secciones transversales serán extraídas partir de un TIN de
acuerdo a lo especificado en el subgrupo de opciones también denominado
Eje sobre TIN.
El subgrupo de opciones
Formato y nombre de Archivo a leer permite especificar las características del
archivo, ver Uso de Archivos de Topografía
para su explicación, igual que para el subgrupo
Desplegar.
El subgrupo de opciones
Eje sobre TIN obliga a la selección de entre las opciones
Nombre del TIN, permite seleccionar sobre que TIN serán extraídas las
secciones transversales.
Nombre del eje, permite seleccionar el eje del cual se obtendrá el perfil
de las secciones transversales.
El grupo
Propiedades visuales del Perfil permite decorar las líneas de las
secciones transversales con las opciones:
Color, permite especificar el color que tendrán las
líneas.
Tipo de línea, permite especificar el tipo de línea
con que se dibujara las ST.
Grosor de línea, para especificar el grosor de las
línea de las ST.
Desplegar nombre como liga permite indicar si el
nombre y cadenamiento de las ST serán desplegado al paso del cursor sobre el.
