Diseño General de Secciones Transversales

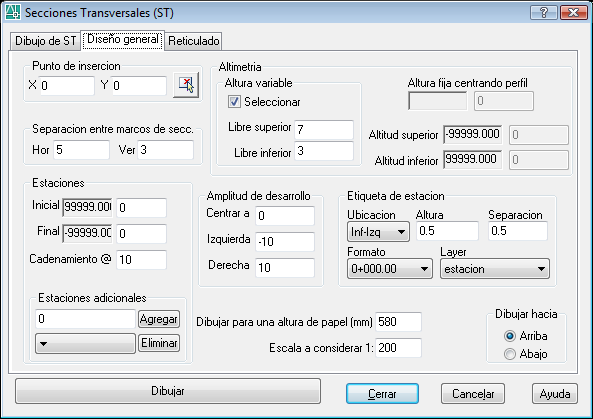

Esta caja de dialogo pertenece a la interfase proveída por el comando XS y esta orientada al diseño particular de las secciones en sus aspectos de dimensiones, separación, etiquetación y demás.

El grupo Punto de inserción se refiere al punto coordenado, X y Y, donde iniciara el dibujo de las ST, representando el punto de partida del dibujo hacia arriba o hacia abajo dependiendo de lo indicado en Dibujar hacia y con dibujos de columnas corriendo a la derecha . Puede hacerse uso del botón para su ubicación directa en pantalla.

El grupo Altimetria permite especificar la altura que tendrán los marcos de las ST en función de sus componentes: (ver diagrama 1 para su esquematización parcial), a continuación unas descripción de sus componentes y agrupados en función de cada una de las tres opciones para definir la altimetria de marcos;

El subgrupo Altura variable que permite especificar que la altura de todos los marcos de ST estarán en función de la diferencia de elevación que tiene el perfil de la ST en turno. De esta manera se tiene una optimización de espacios verticales, sobretodo cuando el conjunto de ST tienen diferencias de elevación muy variables. Su funcionamiento parte de la caja de selección Seleccionar que permite indicar si la altura es dictada por este criterio o no, si es activada el resto de componentes del subgrupo se activan para su especificación. Libre superior y Libre inferior permite especificar que margen de espacio se le dará a la ST posterior a las alturas impuestas por el perfil de la ST, superior e inferior respectivamente.
Altura fija centrando perfil permite especificar que todos los marcos tendrán la misma altura, distribuyendo la diferencia de altitud del perfil de la ST en el marco y centrándolo verticalmente. Si un valor mayor que cero es establecido los otros componentes son deshabilitados pues este es el criterio a usar. Si un valor de cero es establecido, Lo que indica que la altimetria no se establecerá mediante este criterio, los otros componentes son habilitados e indicando que el criterio es otro.
El tercer criterio es dado por los campos Altitud superior y Altitud inferior lo que obliga que todos los marcos, además de tener la misma altura, tendrán los mismos limites altimétricos respectivamente. Un valor estático es desplegado con propósitos de indicar cuales son los extremos altimétricos que tiene el conjunto de ST y que son indicativos de la altimetria a especificar.

Separación entre marcos de secc permite especificar la longitud horizontal y vertical de separación entre marco y marco, de acuerdo a lo escrito en Hor y Ver. Ver Diagrama 1 para su esquematización.

El grupo Amplitud de desarrollo permite especificar la longitud de los marcos reticulados, bajo los siguientes dos criterios:

Centrar a, si un valor diferente de cero es especificado, este es el criterio de amplitud e implica que la longitud es igual en todos los marcos pero los valores izquierdo y derecho puede variar de marco a marco, pues la longitud total del perfil de la ST es centrado en el marco y pudiendo ser recortados los extremos del perfil en partes iguales para ser acomodado en el marco. Para no usar este criterio establecer un valor de cero. Este criterio facilita el ahorro de espacio, pero desalinea ejes.
El otro criterio, y habilitado si el valor del criterio Centrar a es puesto en cero, es dado por los valores de Izquierda y Derecha lo que permite que todos los tramos, además de tener la misma longitud, los extremos tendrán la misma distancia lo que hace esta criterio optimo cuando se quiere que un eje especifico, decir el cero, se desea tener a la misma distancia horizontal, lo que facilita la comparación entre secciones.

El grupo Estaciones permite especificar cuanto y como se cadeneara el eje para su obtención de ST, considera los componentes:

Inicial permite especificar el cadenamiento inicial sobre el eje donde iniciara el seccionamiento, si se establece como cero se tomara como el inicio del eje sin importar cual sea el cadenamiento inicial que tiene asignado el eje.
Final permite especificar el cadenamiento final sobre el eje donde terminara el seccionamiento. Si se establece como cero se tomara el cadenamiento final del eje.
Cadenamiento @ permite especificar cual será el cadenamiento con que se dividirá el eje para sus seccionamiento, si se establece como cero y la fuente d datos es un archivo, se dibujarán todas las secciones trasversales contenidas dentro del rango de Inicial y Final. si la fuente de datos es un TIN, es obligado la especificación de un valor mayor que cero.

El grupo Etiqueta de estación permite definir como serán indicadas las estaciones que corresponden a cada marco reticular que componen el conjunto. para un detalle esquemático, ver Diagrama 1. Las siguiente opciones aplican:

Ubicación, permite decidir en que lugar alrededor del marco es colocada la etiqueta de estación.
Altura, para indicar que altura tendrá el texto.
Separación, para especificar el espacio dejado entre la etiqueta y el marco reticulado.
Formato, para especificar el formato con que se dibujara el valor numérico de la estación.
Layer, permite especificar el layer donde residirán las etiquetas de e estación del conjunto.

Dibujar para una altura de papel (mm) permite especificar la altura del papel donde se pretende dibujar, este valor es usado para decidir cuantas ST se dibujaran por columna, también en función de la Escala a considerar.

Escala a considerar permite especificar cual será la escala de dibujo en el sentido horizontal, pues la vertical esta decidida por este mismo valor mas lo indicado en la pestaña Reticulado.

Dibujar hacia permite indicar la dirección de avance del dibujo de las ST, hacia Arriba o hacia Abajo.

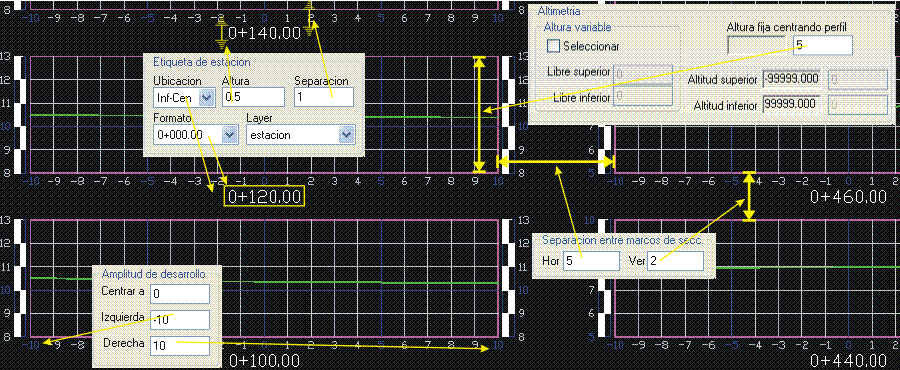

Diagrama 1. Distribución y despliegue de componentes de la caja de dialogo dentro de un dibujo realizado por el comando XS. Las líneas y flechas en amarillo muestran anotaciones e indicaciones del lugar en el dibujo que representa la característica de la caja de dialogo desplegada y de la cual parte la flecha indicadora.
