Asignar Secciones Tipo a Tramos de Eje

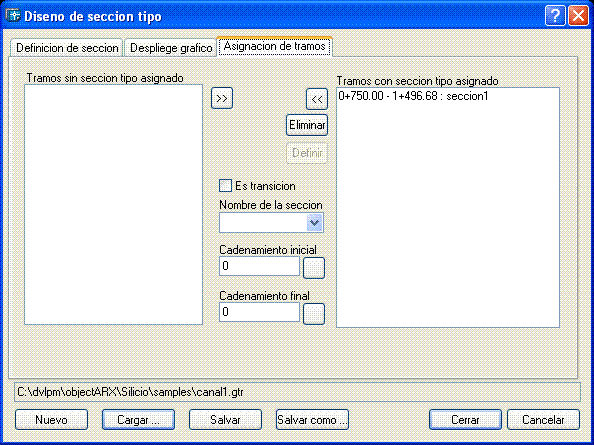

Caja de dialogo que pertenece a la interfase proveída por el comando XSPROY y esta orientada a asignar secciones de proyecto tipo a tramos del eje seleccionado como eje de proyecto en la pestaña Definición de sección.
La pantalla Tramos sin sección tipo asignado despliega los segmentos del eje de proyecto asignado que no han sido asociados a secciones de proyecto tipo, es decir, por ejemplo al inicio de esta tarea solo se muestra un tramo que es la longitud total del eje y en la medida que segmentos de tramos no continuos se les asigna secciones, la lista se va alargando y los segmentos dispersando.
La pantalla Tramos con sección tipo asignado por el otro lado representa aquellos tramos que si tienen ya una sección asignada. ambas listas muestran los segmentos de eje ordenados por su cadenamiento, de menor a mayor.
Los botones y controles para el manejo de las listas son:
El botón >> toma los cadenamientos del segmento de eje seleccionado en Tramos sin sección tipo asignado y los representa en Cadenamiento inicial y Cadenamiento final respectivamente, esto con el propósito de tomar alguno o ambos cadenamientos como punto de partida para la asignación del siguiente sección tipo al segmento en turno.
EL botón << además de tomar los cadenamientos de inicio y fin del segmento seleccionado en Tramos con sección tipo asignado y representarlos en Cadenamiento inicial y Cadenamiento final respectivamente, también refleja la sección tipo asignada dentro de Nombre de la sección o bien en Es transición.
El botón Eliminar elimina de la lista Tramos con sección tipo asignado el tramo seleccionado y lo reincorpora a Tramos sin sección tipo asignado.
El botón Definir incorpora un nuevo tramo en Tramos con sección tipo asignado de acuerdo a lo definido en Cadenamiento inicial, Cadenamiento final y (Nombre de la sección o Es transición) desincorporando dicho segmento de Tramos sin sección tipo asignado.
La caja de selección Es transición permite definir un segmento de eje como transición entre la sección tipo asignada al tramo previo y la sección tipo asignada al tramo posterior a los cadenamientos final e inicial respectivamente. Esta opción es aplicable solo cuando se toman realmente ambos extremos. Esta opción es complementaria a Nombre de la sección. es decir un segmento de eje asociado puede tener una u otra.
