Anotación de punto coordenado

Comandos:

menú: GeoSection | Puntos y Vertices | Anotación de punto coordenado...

línea de comandos: PTANOTA

Entrada: Ambiente de fibujo

Hace anotaciones sobre cualquier punto en el espacio del ambiente de dibujo en sus componentes X,Y y Z, tanto en coordenadas rectangulares como geodésicas.

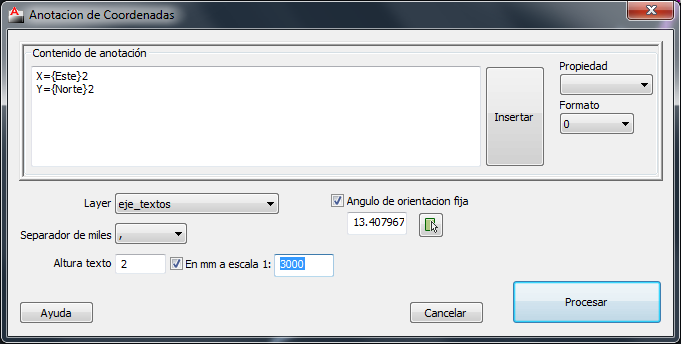

El grupo de Contenido de anotación permite especificar el contenido y formato del texto por anotar para cada uno de los puntos por seleccionar. El texto por anotar obedece al contenido de la caja de edición, siendo sustituibles los textos conformados como {campo}#, donde campo es cualquiera de los componentes espaciales: Este, Norte, Latitud, Longitud y Elevación, # especifica el numero de posiciones decimales a imprimir para dicho valor numérico.

Úsese los controles a la derecha para insertar campos de datos: Propiedad, para especificar el campo espacial; Formato, para especificar la precisión decimal; Insertar para insertar en la posición del cursor de la caja de edición dicho campo.

Layer permite establecer el layer sobre el que se dibujaran los textos.

Separador de miles, permite seleccionar el carácter que delimitara las cantidades de millar en aquellos valores que lo requieran.

Altura texto, campo para especificar el la altura de los textos por dibujar y que opcionalmente su valor es interpretado en milimetros para dibujarse a la escala de acuerdo especificada.

Angulo de orientación fija, permite especificar con que orientación seran dibujados los textos. Especificado en grados absolutos.
