Cuadro de Vértices
Comandos:
menú: GeoSection | Puntos y vértices | Cuadro de vértices...
línea de comandos: CVERTICE
Entrada: Conjunto de vértices
Dibuja cuadros de vértices a partir de un conjunto de vértices previamente construido. Permite contener diferentes cuadros para un solo conjunto de vértices. Útil, por ejemplo, para la construcción de los diversos cuadros requeridos, por cuestión de espacio en el espacio del papel, para una impresión de coordenadas de puntos geométricos.

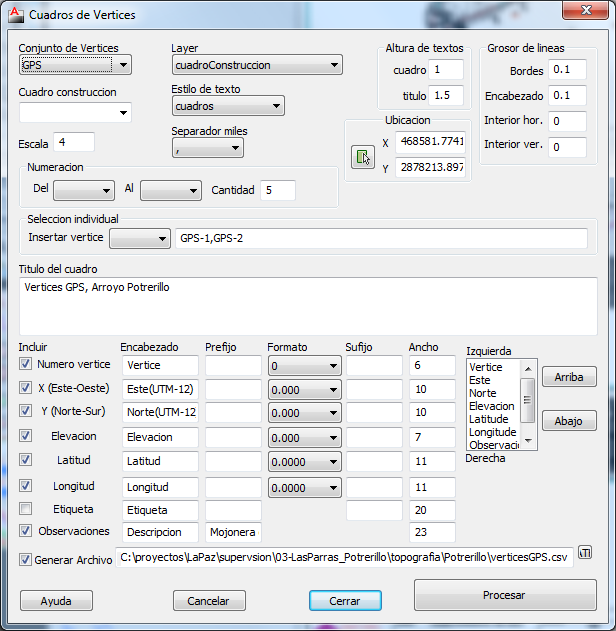

El proceso inicia con la definición del Conjunto de Vértices del cual se desea dibujar el o los cuadros de construcción.
Cuadro de construcción permite escribir el nuevo cuadro de construcción por crear o seleccionar de su lista un cuadro previamente diseñado.
El campo Escala permite especificar el factor de escalamiento que sufrirá el cuadro. Dicho escalamiento es sobre las dimensiones establecidas en distancias y anchos de campos que lo componen. Esta opción es útil en función de la escala del proyecto en el papel y sobre el cual será plasmado los cuadros de construcción por generar y deseando conserve un tamaño relativo adecuado a ducha escala. Usar el comando ESCALC para ayuda del tamaño de texto escalamiento deseado.
Layer, permite definir el layer sobre el que se dibujaran el cuadro de construcción.
Estilo de texto, permite definir el estilo de texto a usar para el cuadro.
Separador de miles, permite seleccionar el carácter que delimitara las cantidades de millar en aquellos valores que lo requieran.
El grupo Altura de textos permite especificar el tamaño del texto, en su altura, que tendrán los textos dibujados en el cuerpo del cuadro así como su titulo mediante los campos Cuadro y Titulo respectivamente.
El grupo Grosor de líneas permite definir el ancho de las líneas del cuadro para sus Bordes exteriores, Encabezado, Interior horizontal e Interior vertical.
La Ubicación del cuadro se da de acuerdo a su componente X y Y el cual puede ser establecido directamente en dibujo mediante el botón adjunto.
Los vértices contenidos en el cuadro de vértices se pueden especificar de las dos siguientes formas
El grupo Numeración permite especificar el contenido de vértices dentro del cuadro de construcción particular, los cuales se establece en función de la definición de la lista Del y Al. Una vez definido el Campo Del, puede especificarse directamente el campo Al o bien establecer el numero de vértices a imprimir mediante el campo Cantidad.
El grupo de Selección individual permite incluir uno a uno los vértices deseados. Ya sea escribiendo directamente el nombre del vértice en la caja de edición, separados por comas, o haciendo uso de la caja de selección que la acompaña y hace que cada nuevo vértice seleccionado se agregue al final de la lista.
Todos los vértices especificados en ambas formas formaran parte del cuadro de vértices, por lo que se puede hace uso de los dos o solo uno de ellos.
Titulo del cuadro permite definir el titulo del cuadro de construcción el cual puede contener el numero de líneas y contenido deseado.
El grupo de botones Incluir permite decidir los componentes que conformarán el cuadro a s seleccionar entre Numero de vértice, coordenada X (Este-Oeste), coordenada Y (Norte-Sur) y Elevación, para los cuales es posible definir el Encabezado de la columna del componente, El Prefijo que acompañara cada valor del componente, El Formato numérico del valor del componente, el Sufijo que acompañara cada valor del componente y el Ancho en unidades (metros) de la columna del componente.
La lista Orden establece el orden de Izquierda a Derecha en que se dibujara el cuadro. Usar los botones Arriba y Abajo para establecer el orden deseado.
Recomendaciones
de uso:
Para diseñar y dibujar un cuadro de construcción, deberá ponerse atención al siguiente orden:
Seleccionar el Conjunto de Vértices adecuado.
Establecer el nombre del Cuadro de construcción debidamente
Definir contenido de los vértices mediante el grupo de opciones Numeración.
El resto de las opciones
Asegurarse de seleccionar correctamente Ubicación.
Ver también:
