Dibujar Cuadricula de Sistemas Coordenados

Comandos:

menú: GeoSection | conversión de coordenadas | Dibujar retículas...

línea de comandos: COORD

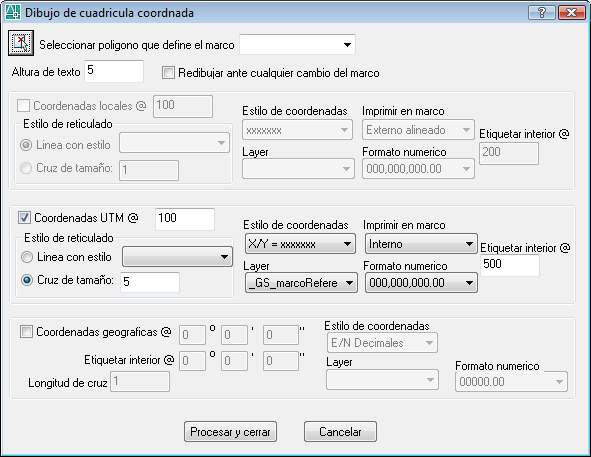

El comando provee la interfase de diseño de las cuadriculas coordenadas a ser representadas en la planta topográfica del proyecto. Una cuadricula coordenada, en cualquier sistema, depende de un marco que sirve de borde envolvente de las marcas de coordenadas y que almacena las características del dibujo de las retículas en todas sus opciones. El marco de referencia tiene que ser una polilinea cerrada, de cualquier numero de vértices y topología, y que domine las áreas que interesa reflejar la referencia. En un marco de referencia es posible reflejar hasta tres sistemas de coordenadas: Coordenadas locales, que corresponden al sistema coordenado rectangular en que se encuentra reflejado el proyecto en su planta topográfica, si es que no es UTM; Coordenadas UTM pueden ser en las fue dibujado el proyecto o bien si el proyecto fue dibujado en un sistema local pero se proveyó la referencia de conversión entre ambos, al momento de la Edición de sistemas coordenados; Coordenadas geográficas que se refieren a la forma común de latitud y longitud.

El proceso inicia seleccionado el polígono mediante el botón de selección de pantalla que acompaña a Seleccionar polígono que define marco cuando el polígono es usado por primera vez o mediante la lista desplegable de la derecha si el marco ya a sido tratado con anterioridad. Cualquiera sea la forma de selección del marco, de las recién descritas, se debe asignar un nombre al marco por primera vez o bien renombrar uno ya existente.

Altura de texto permite definir el tamaño del texto que será dibujado para representación de valores coordenados.

Redibujar ante cualquier cambio de marco, permite automatizar el dibujo ante cualquier cambio que sufra el marco de referencia.

El resto del dialogo lo conforman tres bloques, cada uno de ellos orientado al control del dibujo de: Coordenadas locales; Coordenadas UTM y Coordenadas geográficas, que para su habilitación hacer uso de la caja de selecciona que presenta cada una de ellas.
