menú:
GeoSection |
Alcantarillado Sanitario
| Definir registro sanitario...
línea de
comandos: ASREG
Entrada: TIN de proyecto de rasantes y Proyecto de urbanización

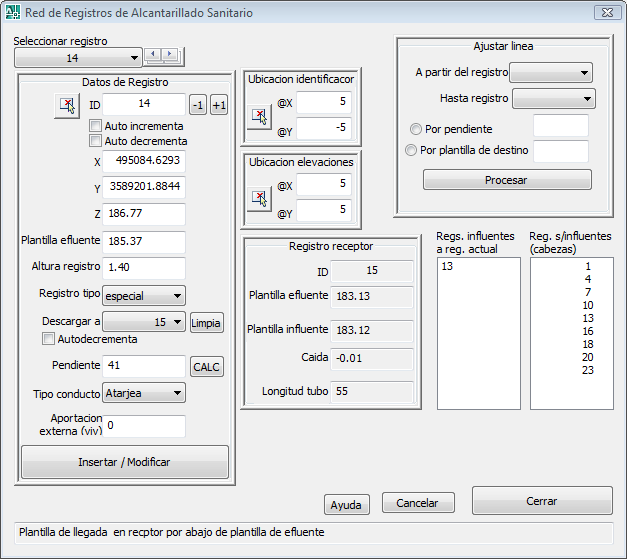

La definición de registros sanitarios se basa en el manejo de la siguiente caja de dialogo que
funciona como la interface de diseño de nodos (registros). El comando depende de la definición
de una red de triangulación (TIN) que define la superficie de proyecto sobre la cual se leerán
las cotas de nivel de calle del registro. De no tenerse definido el TIN de proyecto, deberá
suministrare la cota de proyecto de manera particular a cada pozo.
Cuando el proyecto tiene definido un TIN de proyecto, la ejecución del comando inicia con la reconstrucción interna del mismo por lo que entra en un tiempo de espera y el despliegue de la caja de dialogo puede tardar algunos segundos.
La descripción de diferentes elementos y por su conjunto es:
Los controles
Seleccionar registro permite seleccionar de manera directa (control izquierdo) o de manera secuencial (control derecho) un registro previamente definido y hacer que su definición sea desplegada para su posible re-edición.
El bloque
Datos de Registro contiene la definición específica del registro en edición y sus elementos son:
ID, define el nombre con que se identificara el registro. Puede componerse de cualquier
carácter alfanumérico y los caracteres '-' y '_'. Alrededor de él se encuentra el botón
permite ir al dibujo y seleccionar la posición, en el plano,
del posiblemente nuevo registro, y cuatro controles para auxiliar en su numeración y definición de
nombre que son: -1, que hace que ante
un clic el identificador actual se redefina con un decremento unitario de su valor;
+1, que hace que ante un clic
el identificador actual se redefina con un incremento unitario de su valor; Auto incremento, que en estado
de activado hace que al seleccionar una nueva posición de registro el identificador
actual se redefina con un incremento unitario de su valor;
Auto decremento, que en estado de activado hace que al seleccionar una nueva posición de registro el identificador actual se redefina con un decremento unitario de su valor;
X, Y y
Z, definen la posición espacial del centro del registro en su cara de rodamiento (tapa de servicio)
Plantilla efluente, define la cota del arrastre al centro del registro. La edición de esta, redefine el valor de Altura de registro.
Altura de registro, define la altura del registro entre la cota de plantilla
y la cota de rodamiento, ambas al centro del registro. La edición de esta, redefine el valor de Plantilla efluente.
Descargar a, permite especificar el registro al cual se conectara en su descarga el registro actual. Esta definición es posible hacerla cuando dicho registro de destino ya se encuentra definido, por lo que si se está diseñado de aguas arribas hacia aguas abajo, dicha definición tendrá que hacerse en una re-edición del registro actual, cuando dicho registro destino ya se halla definido. El botón
Limpia de lado derecho permite limpiar, des-especificar, el contenido de este campo. Así mismo, la opción Autodecrementa,
en su base, si se encuentra activada el identificador actual es redefinido con un decremento unitario de su valor actual al momento de definir una nueva ubicación de un registro mediante el botón en parte superior-izquierda del bloque.
Pendiente, especifica la pendiente del tubo entre el registro actual y el registro donde descarga éste, de acuerdo a sus cotas de Plantilla efluente. Su edición modifica la cota de plantilla del registro de descarga. El uso del botón
CALC, a lado derecho, recalcula la pendiente del tubo entre ambos registros, de acuerdo a las cotas de plantilla de ambos.
Tipo conducto, permite especificar el tipo de línea de conducción al que se refiere el tubo de conexión entre este registro y el de descarga. Esto es útil cuando se dibujan las líneas de conducción (comando ASLINEAS).
El sistema maneja los conductos tipo Atarjea, como el de categoría menor, los intermedios colector e interceptor y como el de categoría superior, emisor, y sus características de dibujo se definen en
Dibujo de líneas de tuberías en la pestaña Diámetros y líneas de
Datos Generales del Proyecto de Alcantarillado Sanitario (comando
ASPARMS),
Aportación externa (viv), permite especificar la aportación externa que pudiera tener el registro, especificada en viviendas equivalentes.
El boton
Insertar / Modificar, permite insertar un nuevo registro o redefinir alguno previamente definido con los valores en edicion.

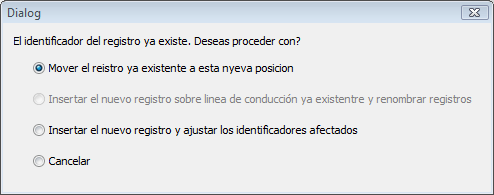

Cuando existe un registro previamente dado de alta con el identificador actual y se hace uso de este botón el sistema despliega el siguiente cuadro sobre el cual se debe seleccionar cualquiera de sus opciones:
Las opciones presentadas significan:
Mover el registro ya existente a esta nueva posición, reubica el registro a la nueva
posición, por lo que lo único afectado es su posición X, Y y posiblemente su cota de piso de rodamiento.
Insertar el nuevo registro sobre línea de conducción ya existente y renombrar registros,
genera un nuevo registro ubicado sobre la línea de dos registros previamente dados de alta
y renombra los registros subsecuentes al identificador dado, renombrando cada uno con el
identificador actual del registro al cual vierte su flujo y el último registro es renombrado
con su registro actual incrementado unitariamente su valor alfanumérico. Esta opción es
deshabilitada cuando el nuevo registro no se encuentra sobre la linea de un par de registros.
Insertar el nuevo registro y ajustar los identificadores afectados, genera un nuevo registro
y renombra los registros subsecuentes al identificador dado, renombrando cada uno con el
identificador actual del registro al cual vierte su flujo y el último registro es renombrado
con su registro actual incrementado unitariamente su valor alfanumérico.
Cuando un registro dado de alta es seleccionado mediante
Seleccionar registro y
cualquiera de los campos de entre
Plantilla efluente, Altura de registro,
Registro tipo,
Descargar a, Pendiente,
Tipo conducto y
Aportación externa (viv) son modificados
su nuevo valor es almacenado en automatico por lo que no requiere acción adicional para hacer
permanente sus nuevos valores.
El bloque Ubicación identificador
permite definir los
desplazamientos, relativos al punto de inserción del registro, del texto y elementos de dibujo
que representan el identificador (ID)
del pozo de visita
en su componente horizontal (@X) y
vertical (@Y).
El bloque Ubicación elevaciones permite
definir los desplazamientos, relativos al punto de inserción del registro, de Z,
Plantilla efluente y Altura de registro
y todos sus elementos graficos que los acompañan en su componente horizontal (@X) y vertical (@Y).
El bloque Registro receptor despliega
los valores del pozo de visita receptor del pozo de visita
actual, si es que éste ya ha sido establecido. Muestra la Plantilla
efluente del pozo
remoto así como la Plantilla influente que es la elevación con que llega el tubo al
pozo de visita receptor de acuerdo a Pendiente y
Plantilla efluente del pozo actual y con
ello se calcula la diferencia de elevación entre ambos tubos al centro del registro pozo de visita, valor dado por Caída.
Para la definición de pozos de visita procédase con la siguiente secuencia:
Asegurarse de .
