Componentes de Curvas de Poligonales

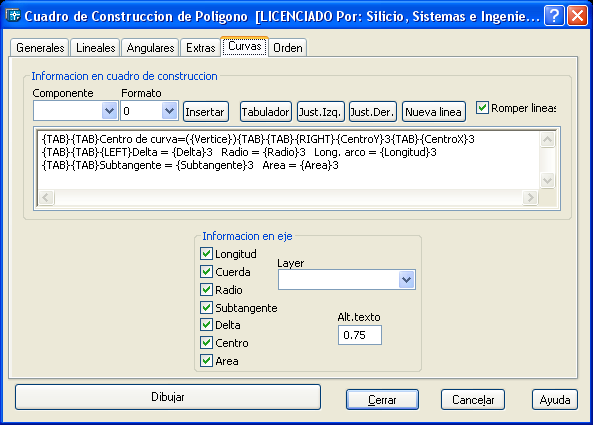

Esta pestaña de Componentes de Curvas, permite especificar que elementos de la curva circular formaran parte del cuadro de construcción así como sus formatos y características de impresión. Su caja de dialogo es similar a:
Se identifican dos grupos principales que son:
Información en cuadro de construcción, que permite especificar que información y como será impresa en cuadro, e
Información en eje, que permite definir que elementos de la curva serán dibujados sobre el arco del polígono en el layer y con la altura de texto especificado.
El grupo Información en cuadro de construcción contiene los botones y selecciones siguientes:
Componente, que despliega la lista de componentes de la curva que pueden ser impresos, la lista y significados es: vértice, para dar salida al número de vértice que define el centro de curva; CentroX, para dar salida a la componente X de la coordenada del centro de curva; CentroY, para dar salida a la componente Y de la coordenada del centro de curva; Delta, para dar salida al ángulo entre los radios de principio de curva y principio de tangente; Radio, para dar salida a la longitud del radio de la curva; Longitud, para dar salida a la longitud del arco de curva; Subtangente, para dar salida a la longitud de la subtangente formada entre el principio de curva/tangente y el punto de inflexión; Area, para dar salida a la superficie formada por el arco de circulo.
Formato, permite especificar el formato numérico con será impreso el componente de curva correspondiente.
Botón Insertar, permite insertar en la composición el componente de curva seleccionado y con el formato desplegado.
Botón Tabulador, permite insertar una marca de tabulador '{TAB}' en la composición, lo que hará que la impresión se desplace una columna del cuadro hacia adelante. es posible insertar los tabuladores sucesivos necesarios para lograr el acomodo deseado. Cada tabulador corresponde a la siguiente columna del cuadro.
Botón Just.Izq., permite justificar los componentes sucesivos en limite izquierdo de la columna respectiva.
Botón Just.Der., permite justificar los componentes sucesivos en limite derecho de la columna respectiva.
Botón Nueva línea, permite insertar una nueva línea a partir de la posición del cursor.
Botón Romper líneas, permite romper las líneas verticales interiores dentro de la zona de impresión de la información de la curva.
Como ejemplo, la salida dada por la composición mostrada en la caja de dialogo superior seria similar a:
