Generación de proyecto en cuadricula

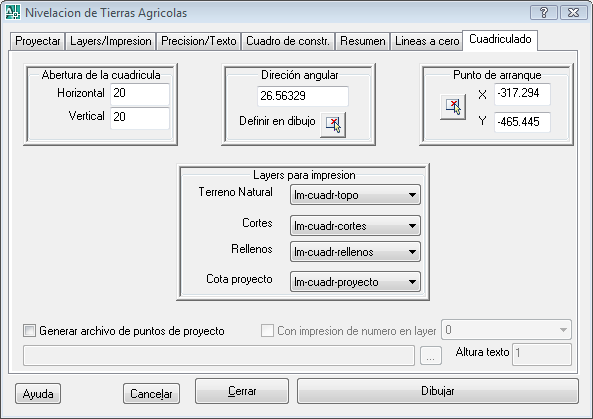

Este dialogo permite especificar las opciones de dibujo del proyecto de nivelación en una cuadricula regular. Esto es de utilidad, por ejemplo, si el método constructivo requiere marcar en terreno los cortes y rellenos en una cuadricula física para el movimiento de tierras y cuando el levantamiento topográfico fue hecho siguiendo no un patrón regular como es el estacado en cuadricula y en consecuencia el proyecto fue realizado vía TIN. Las opciones disponibles son:
El grupo Punto de arranque define el punto coordenado X,Y en el proyecto que se tomara como punto de partida para iniciar con el dibujo del proyecto en cuadricula en ambas direcciones de la horizontal y la vertical. El punto puede especificarse directamente en las cajas de edición X y Y o hacer uso del botón y definirlo directamente en la pantalla grafica.
El grupo Direccion angular permite especificar la orientación que tendrán las lineas de datos, ya sea editando directamente su valor angular en grados o directamente en dibujo mediante el botón que lo acompaña, cualquiera que sea el valor angular suministrado, este representa la dirección de una de las lineas de datos así como la dirección ortogonal de las mismas.El grupo Propiedades de cuadricula permite especificar las dimensiones del cuadro de la retícula en ambos sentidos, para ello escriba directamente sobre las cajas de edición Dimensión horizontal y Dimensión vertical.
La caja de edición Altura texto especifica la altura que tomara el texto a dibujar.
El grupo Layers para impresión indica el nombre de los layers a ser usados en el proceso: Terreno natural, especifica el layer donde será dibujado el texto que representa la elevación del terreno natural; Cortes, especifica el layer donde será dibujado el texto que representa los cortes; Rellenos especifica el layer donde será dibujado el texto que representa los rellenos; Proyecto especifica el layer donde será dibujado el texto que representa la cota del proyecto en el punto correspondiente.
