menú:
GeoSection |
Volúmenes
|
Por secciones transversales...
línea de
comandos: VOLXS

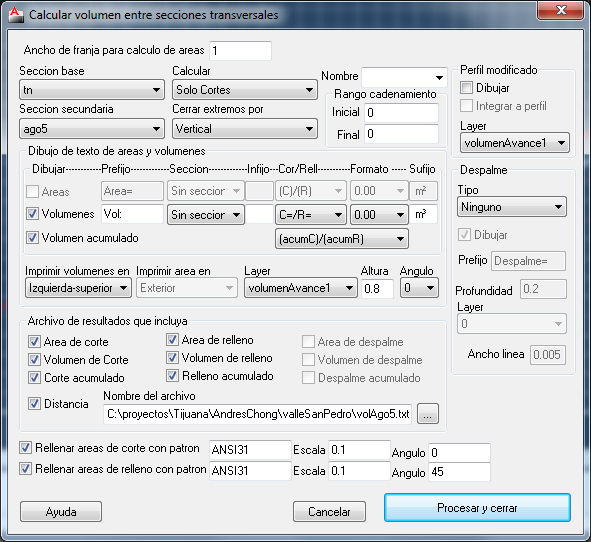

El comando provee la interfase de
diseño del esquema del calculo de volúmenes entre pares de secciones
transversales. Estas secciones pueden ser una o ambas de entre: topografía de
terreno natural, topografías modificadas o proyectos de secciones tipo.
El calculo de volumen puede hacerse por dos métodos; por áreas completas o por
franjas.
El calculo por áreas completas calcula las áreas totales de corte y relleno del
par de cadenamientos y calcula el volumen mediante la formula (A1+A2)*D/2. Útil
cuando las secciones transversales son obtenidas a partir de un eje recto, por
lo que las secciones transversales son todas paralelas.
El calculo por franjas, útil cuando las secciones transversales son obtenidas a
partir de un eje con segmentos no rectilíneos, principalmente cuando se tienen
segmentos curvos o segmentos rectos con un angulo agudo. De esta forma se
obtiene volúmenes mas precisos, dictados por el ancho de la franja especificada.
El calculo del volumen involucra la misma formula (A1+A2)*D/2 pero aplicada a
cada franja, donde D es variable para cada franja cuando ambas secciones
transversales no son paralelas.
La definición del tipo de calculo es dado en la caja de edición Ancho de franja
para calculo de areas, cuyo valor 0 (cero) indica que el calculo se hará por
áreas completas y un valor mayor que cero hace que se ejecutara por franjas de
esta magnitud. A menor magnitud de este valor mayor la precisión del volumen
calculado.
Las lista desplegables
Sección base y
Sección secundaria permiten definir cual es el par de secciones
involucradas en los volúmenes y su orden definen los cortes y rellenos
generados, de tal forma que, por ejemplo, un terreno natural define la sección
base mientras una sección de proyecto define la sección secundaria. Para su
selección, hágase uso de la lista de secciones que cada una de ellas contiene.
La lista desplegable
Calcular permite decidir que calcular, entre
Cortes y Rellenos,
Solo Cortes o
Solo Rellenos.
La lista desplegable
Cerrar extremos por permite decidir cual es el método de cierre en
aquellos pares de secciones cuyos extremos de la
Sección secundaria no cierra totalmente con la
Sección base. Algunas de las opciones de cierre siguientes son aplicables
siempre que la
Sección base tenga la longitud suficiente para que pueda servir de cierre
de acuerdo a cada uno de los siguientes criterios:
Por extensión. El cierre se
hará
extendiendo el ultimo segmento de recta de
Sección secundaria hasta tocar la
Sección base.
Horizontal. El cierre se
hará mediante una
línea horizontal que va desde el extremo de la
Sección secundaria hasta tocar la
Sección base.
Vertical. El cierre se
hará mediante una
línea vertical que va desde el extremo de la
Sección secundaria hasta tocar la
Sección base.
Por proximidad. El cierre se
hará
mediante un línea ortogonal a la
Sección base a aquel segmento de recta que presente la menor distancia
al extremo de la
Sección secundaria.
Extremo a extremo. El cierre se
hará
mediante un segmento de recta que valla del extremo de la
Sección secundaria al extremo de la
Sección base.
Primero que cierre. El cierre se
hará
siguiendo el orden de Por extensión, Horizontal,
Vertical o Por proximidad aplicando el primero de
ello que haga posible el cierre.
Ninguno. No se intenta cierre alguno, por
lo que las áreas son calculadas solo en aquellos polígonos entre ambas
secciones que logran cerrar por si solos.
El grupo
Dibujo de texto de áreas y volúmenes permite diseñar el contenido textual
que será dibujado sobre cada uno de los pares de secciones transversales a los
que se les calcule áreas y volúmenes, que de entrada permite especificar las opciones
para los siguientes componentes ordenados por las columnas:
Dibujar, para la selección de los elementos de calculo de
áreas,
volúmenes y
Volumen acumulado que se desean reflejar en el dibujo.
Prefijo, para indicar cual es el prefino que
acompañara a
áreas y/o
volúmenes.
Sección, para decidir si el nombre de la sección
transversal secundaria involucrada será incluida en
áreas y/o
volúmenes.
Infijo, para incluir cualquier texto infijo entre el
nombre d la sección y el indicador de corte/relleno.
Formato, permite especificar la precisión numérica
del valor de
áreas,
volúmenes y
Volumen acumulado.
Sufijo, para incluir cualquier texto sufijo al valor
reflejado..
Imprimir texto en permite decidir en que parte sobre
el marco de referencia del par de secciones será impreso el texto diseñado,
pudiendo hacerlo por el interior de marco en sus extremos o centro de sus
horizontales o verticales. Esta opción aplica de manera obligada para volúmenes.
Imprimir área en permite decidir el lugar donde se
imprimaran las áreas de corte y relleno en cada par de secciones con las
opciones:
Interior individual,
indica que cada poligonal cerrada encontrada se le imprimirá su are en el
centroide.
Interior única, indica
que las poligonales de corte y de relleno serán sumadas de manera separada
para ser impresa en el centroide de la poligonal de mayor área tanto de cortes
como rellenos.
Exterior, indica que
las áreas calculadas será impresas en lo indicado en
Imprimir texto en.
Layer permite indicar sobre que layer serán impresos
los textos generados.
Altura, para indicar el tamaño vertical del texto
generado.
Angulo, para indicar la orientación de las líneas de
textos generadas.
Archivos de resultados que incluya es un grupo de
elementos que permite diseñar el contenido de la información vaciada en el
archivo de texto generado con las áreas y volúmenes calculados del conjunto de
secciones transversales. Para ello, seleccionar los componentes de información
deseada junto con el nombre del archivo y su ubicación.
Perfil modificado es un grupo de componentes que permite
indicar el comportamiento de los perfiles de secciones transversales que tiene
que ser modificados para su cierre de acuerdo a lo indicado en
Cerrar extremos por. Los componentes son:
Dibujar, para indicar si los segmentos de rectas creados serán
dibujados o no.
Integrar a perfil. permite decidir si los segmentos de rectas creados
serán parte permanente de los perfiles.
Layer, para indicar en que layer serán dibujados los nuevos segmentos e
recta creados.
El grupo
Despalme
permite indicar cuales serán los criterios para la inclusión de áreas y
volúmenes de despalme o limpia del terreno. Útil cuando los volúmenes calculados
involucra la topografía del terreno natural y por procedimientos de construcción
es obligado considerar limpieza del terreno. Los componentes involucrados son:
Tipo, permite decidir que que partes de la sección será consideradas
para despalme y que son las opciones de: Ninguno para indicar
que no serán calculados ningún tipo de despalme; Toda la sección
para indicar que el despalme será entre los extremos de las intersecciones de
ambas secciones; Solo en corte para indicar que el despalme será
considerado solo en las áreas de corte y Solo en relleno para
indicar que el despalme será considerado solo en las áreas de relleno.
Dibujar, para indicar si las áreas de despalme generadas serán
dibujadas.
Prefijo, para especificar algún prefijo que acompañara a la información
textual referida a valores de despalme.
profundidad, permite especificar la profundidad que tendrá en el
despalme en las áreas especificadas.
Layer, para indicar el layer donde será dibujado todo elemento grafico
o textual de despalmes.
Ancho línea para especificar el grosor de las líneas que definen el
despalme.
